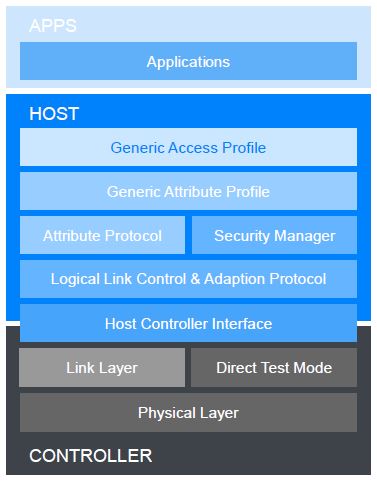

Bluetooth(BLE)の通信を実現するプロトコルスタックは
下記のような階層構造となっています。
今回はこの中でも開発者が良く触る「GAP」「GATT」「ATT」について
簡易にその役割をまとめます。
■GAP(Generic Access Profile)
ここではBluetoothデバイス間の通信制御の仕様を規定しています。
・デバイスの発見及び認証
・Bluetoothデバイス間の通信の確立及び暗号化
BLE仕様においては最上位となる定義であり、すべてのBLEデバイスがこの定義に準拠、
またサポート・実装していなければならないです。
■GATT(Generic Attribute Profile)
ここではBluetoothデバイス間のデータ交換における論理的な仕様を規定しています。
・データ要素の検索方法、書き込み・読み出し・プッシュ
・サービス・キャラクタリスティック・ディスクリプタ―
(Services・Characteristics・Descriptors)
すべてのBLEデバイスは、GATTで定義されている仕様のもとにデータのやり取りをおこないます。
■ATT(Attribute Protocol)
ここではGATT通信を実現する通信手順の仕様を規定しています。
・属性情報の交換
以上、非常に簡易では御座いますが、
一部BLEプロトコルの説明でした。

About MDBT42Q (Nordic nRF52 Solution) BT4.2 Module

Raytac Corporation

A BT4.1 & BT4.2 module maker based on Nordic nRF51 & nRF52 solution

(nRF51822 & nRF51422 & nRF52832 & nRF51802)

Tel: +886.2.3234.0208

Many customers are interested in MDBT42Q based on Nordic nRF52832 solution.

Raytac’s MDBT42Q has started mass production and has widely shipped worldwide.

To provide a better service and easy customers safety regulation cost, Raytac’s remain the policy to apply module approval for most of the countries.

Allow for safety regulation requested, Raytac’s MDBT42Q has equipped the shielding case with certificate no. engraved.

Safety Regulation Approval Countries

FCC (USA): SH6MDBT42Q

IC (Canada): 8017A-MDBT42Q

Telec (Japan): 201-260496

SRRC (China): CMIIT ID: 2016DJ4571

Taiwan (NCC) : MDBT42Q (CCAM16LP1180T2) / MDBT42Q-P (CCAM16LP1181T1)

KCC (Korea): MSIP-CRM-ryt-MDBT42Q

CE (EU): R&TTE (EN300328 V1.9.1)

What is the AQL?

Raytac Corporation
A BT4.1 & BT4.2 module maker based on Nordic nRF51 & nRF52 solution
(nRF51822 & nRF51422 & nRF52832 & nRF51802)
Tel: +886.2.3234.0208
Quoted from

The “AQL tables” are statistical tools at the disposal of product inspections. They help determine two key elements:
  • How many samples should be inspected?
  • Where is the limit between acceptability and refusal, when it comes to defective products?
The need for an objective measurement of quality
In virtually every production batch, there will be defective products. It is true even after the manufacturer has checked each individual product and has repaired the defective ones.
Thus, in a supplier/buyer relationship, the supplier cannot be expected to deliver defect-free goods. However, the buyer wants to control the quality of purchased goods, since he does not want too many defects. But what does “too many” mean?
How to set the limit between acceptability and refusal in a way that can be agreed upon and measured?

Definition and application of ‘AQL’
The limit, as described above, is called the ‘AQL’. It stands for ‘Acceptance Quality Limit’, and is defined as the “quality level that is the worst tolerable” (ISO 2859 standard).
For example: “I want no more than 1.5% defective items in the whole order quantity” means the AQL is 1.5%.
In practice, three types of defects are distinguished. For most consumer goods, the limits are:
  • 0% for critical defects (totally unacceptable: a user might get harmed, or regulations are not respected).
  • 2.5% for major defects (these products would usually not be considered acceptable by the end user).
  • 4.0% for minor defects (there is some departure from specifications, but most users would not mind it).
These proportions vary in function of the product and its market. Components used in building an airplane are subject to much lower AQL limits.

Getting familiar with the AQL tables
Before using the AQL tables, you should decide on three parameters:
  • The ‘lot size’. If you ordered different products, the quantity of each product is a lot size, and separate inspections should be carried out for each lot. If you ordered only one product, the lot size is your total order quantity.
  • The inspection level. Different inspection levels will command different number of samples to inspect. In this article, we will stick to the so-called “level II”, under “normal severity”.
  • The AQL level appropriate for your market. If your customers accept very few defects, you might want to set a lower AQL for both major and minor defects.
There are basically two tables. The first one tells you which ‘code letter’ to use. Then, the code letter will give you the sample size and the maximum numbers of defects that can be accepted.

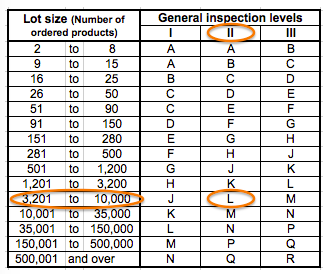

First table: sample size code letters
How to read this table? It is very easy.
If you follow my example, I assume your ‘lot size’ is comprised between 3,201pcs and 10,000pcs, and that your inspection level is ‘II’. Consequently, the code letter is “L”.

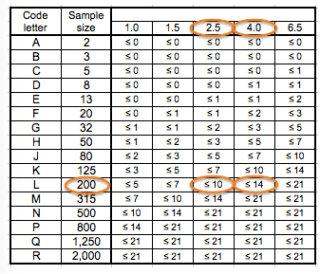

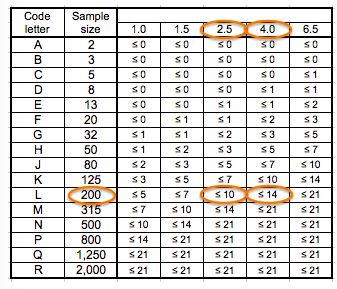

Second table: single sampling plans for level II inspection (normal severity)
